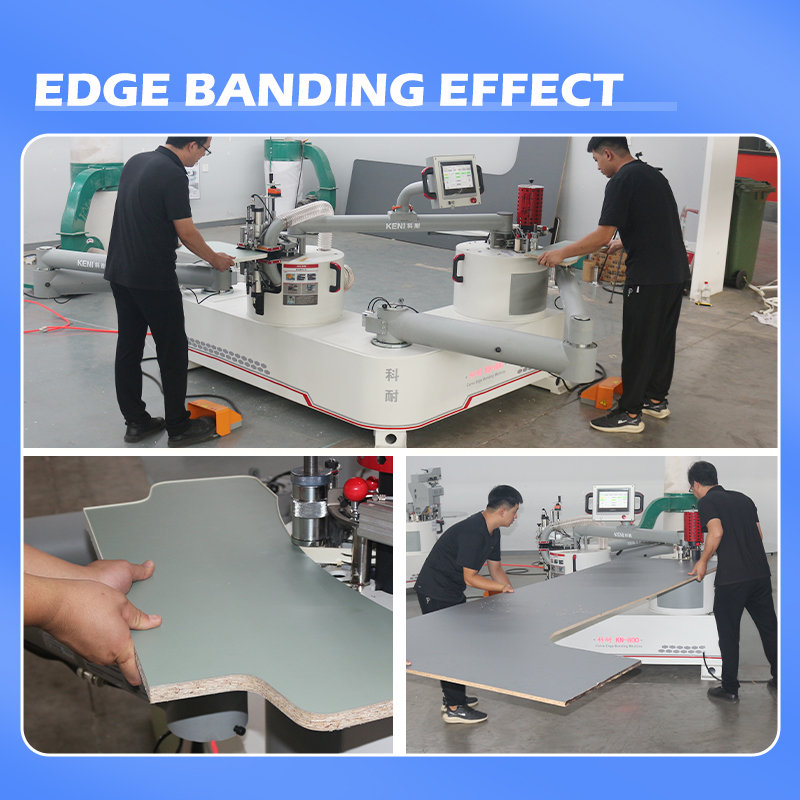

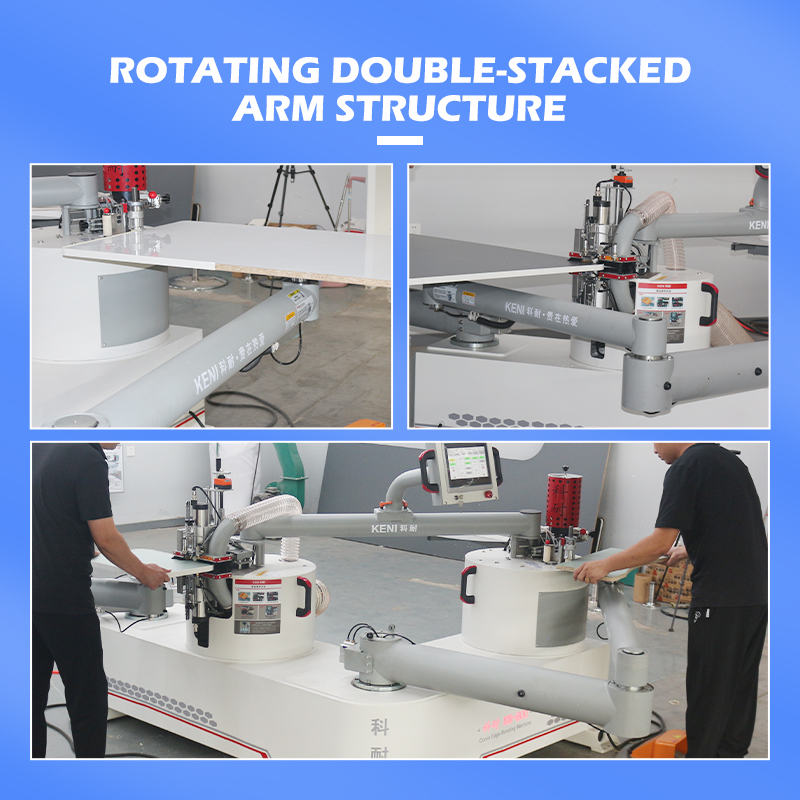

Sistema de operación colaborativa de doble estación
El equipo presenta brazos de apilamiento de doble estación independientes, con brazos robóticos dedicados para procesos de bandas y recortes de borde, lo que permite un procesamiento colaborativo simultáneo de doble operación para mejorar significativamente la eficiencia de producción. El brazo de apilamiento de bandas de borde admite un manejo preciso de paneles de gran formato, integrando operaciones multifuncionales para diversos escenarios de producción.

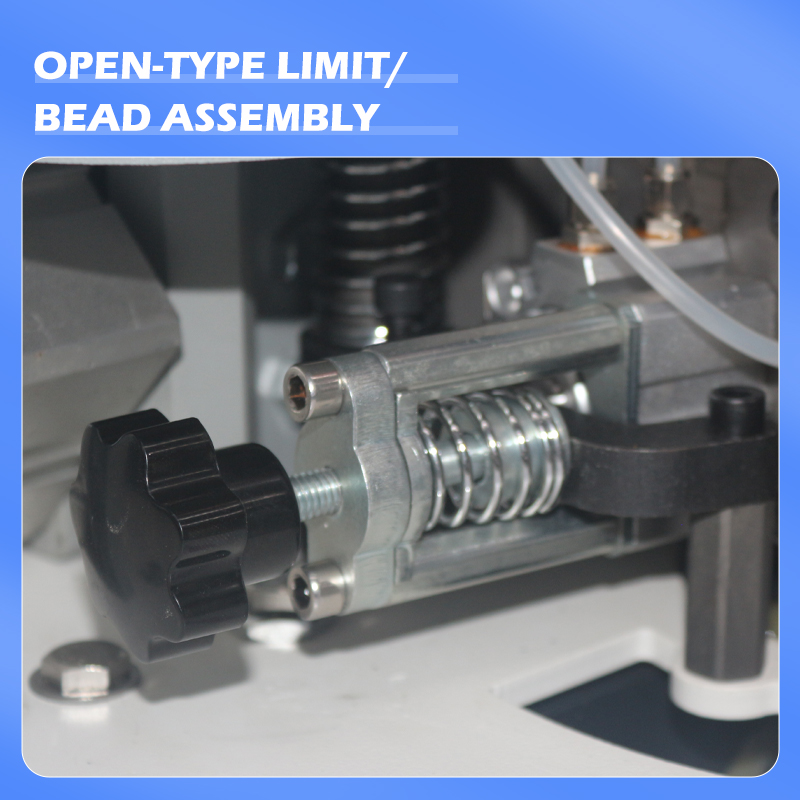

Mecanismo de alimentación anti-adhesión inteligente
Un limitador innovador de apertura/cierre y el ensamblaje de tiras presionando se ajustan dinámicamente durante la operación: restablecimiento automático durante la alimentación de material y la apertura de manera inteligente posterior al procesamiento. Este mecanismo evita que la acumulación de adhesivo se acelere prolongado, asegurando una limpieza sostenida y una operación suave.

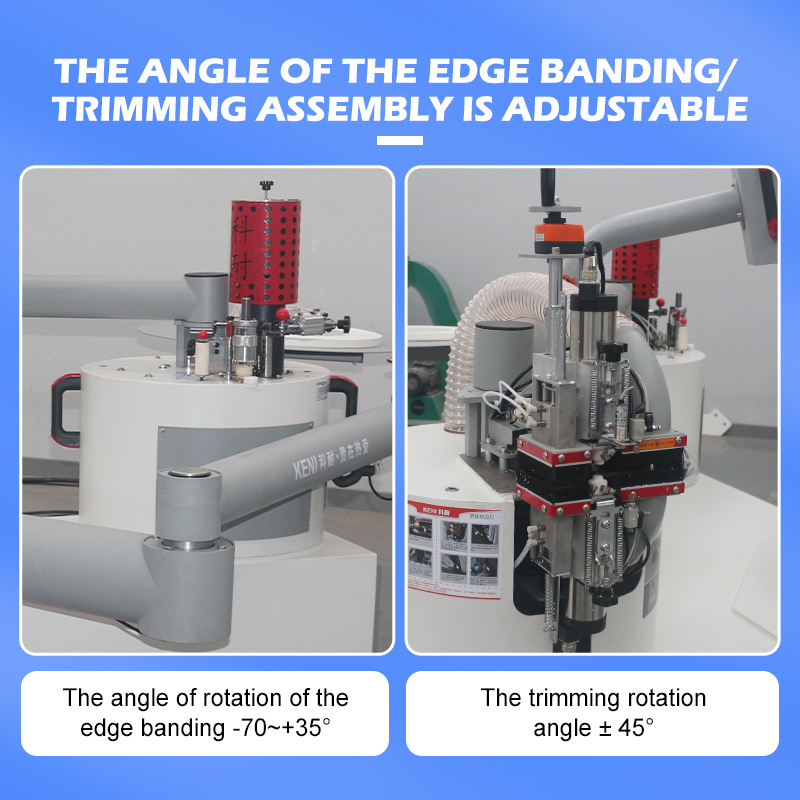

El módulo de procesamiento adaptativo de ángulo múltiple
equipado con un sistema de ajuste de rotación 3D, la unidad de procesamiento admite ajustes de ángulo bidireccional de ± 70 ° (-70 ° a +35 °) para bandas de borde y ± 45 ° para recortar, acomodando paneles de forma irregular y ángulos especializados, versatilidad de aplicación significativamente expansiva.
Tecnología de suspensión estabilizada con seguridad
Un sistema integrado de bloqueo de brazos robóticos activa automáticamente el frenado al liberar unidades de succión, eliminar cambios inerciales y garantizar una operación estable y confiable.
El sistema de control de bandas de borde inteligente
presenta una interfaz de máquina humana rotativa de 270 ° (HMI) con 20 módulos de almacenamiento de parámetros preestablecidos para configuraciones de producción de lotes rápidos. Una estructura de maceta de pegamento compuesto con recubrimiento antiadherente interno acomoda adhesivos PUR/EVA, junto con un control de temperatura inteligente para la fusión de pegamento rápido y la descarga de pegamento de un toque a través de la pantalla táctil.
Sistema de orientación de posicionamiento de precisión
Las columnas de la guía de límite de múltiples etapas crean una red de posicionamiento multidimensional para controlar con precisión la alineación de cintas de bandas de borde, eliminando las desviaciones o el retroceso. Las ruedas presionadas compuestas de doble nivel mejoran la resistencia a la unión a través de la compresión secundaria. Un módulo de corte mejorado emplea tecnología de respuesta instantánea para recortes verticales sin rebabas.
Sistema de gestión de recorte inteligente
Un sensor fotoeléctrico de inicio detecta automáticamente paneles, ingresando el modo 休眠 休眠 休眠 休眠 después de 5 segundos de inactividad. El perfil de las ruedas de manejo se sincroniza con velocidad de movimiento del panel para recorte de precisión. Las innovadoras herramientas de doble pala trapezoidales eliminan las bandas excesivas de borde y los residuos adhesivos simultáneamente. Los aerosoles de limpieza ajustables y un sistema de recolección de polvo de alta eficiencia con un conducto de recolección de polvo de 150 mm de ancho y cerdas densas alcanzan un 98% de recuperación de escombros.
| Voltaje de la fuente de alimentación | 380V/trifásico de cuatro hilos 50Hz | Ángulo de rotación de recorte | ± 45 ° |
| Potencia total | 6kw | Ancho de borde | 14-70 mm |
| Presión de la fuente de aire | 0.6-0.8MPA | Espesor de borde | 0.5-3 mm (relacionado con el material del borde) |
| Capacidad de maceta de pegamento | 2600 ml | Grosor de la tabla de recorte | <14 mm de recorte de un solo lado de 14-70 mm de recorte doble e inferior (relacionado con un cuchillo de recorte) |
| Temperatura de la olla de pegamento | 110 ° C-210 ° C | Radio de arco interno | ≥20 mm (la operación especial puede sellar radio de 4 mm) |
| Tipo de adhesivo de fusión caliente | Pur/Eva | Velocidad de sellado de borde | 0-20 cm/s |
| Volumen de aire | 9800m '/h | Velocidad de perfil | 0-24cm/s |
| Capacidad del tanque de gasolina | 2L | Tipos de material de sellado de borde | PVC Wood Chapa Melamine Plastic y otros materiales |
| Ángulo de rotación de borde | -70 ~+35 ° | Succión de polvo externo | φ150 mm |

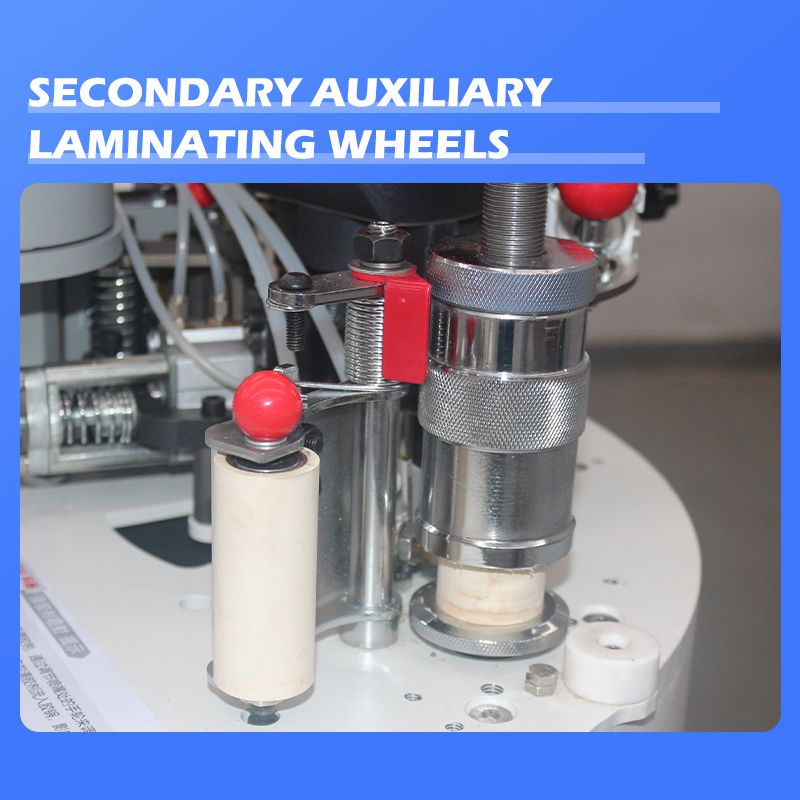

Ruedas laminadas auxiliares secundarias
La tira de bandas de borde y la placa se prestan dos veces para aumentar la firmeza de unión
Almacenamiento de datos
Adecuado para rectángulos redondos, ovales y redondeados
Asamblea de pegado tipo olla de peat
La olla de montaje superior de doble propósito recubierto de teflón interno de teflón puede dispensar rápidamente el pegamento
Poderosas tazas de succión
Rondas 3.8m SquareZ0.4*0.4m≤1.8*3.8m
En forma de L1.5*3.2m
Dispositivo de inicio de arranque
El dispositivo fotoeléctrico detecta automáticamente la placa
y no siente la placa después de 5 segundos y deja de girar
Opcional: plataforma de manejo de la pieza de trabajo pequeña
Adecuado para bandas de borde de tablero pequeño
